直線用のXGレールと組み合わせることで、コーナー部分もレールを途切れさせず、ビニールカーテンや重量シートをスムーズに走行させることができます。 高強度設計により許容荷重80kgを維持しながら、アルミ製ならではの軽量性と優れた耐食性を備えています。
商品の特徴
【90度コーナー対応】直角の間仕切りブースをスムーズに施工

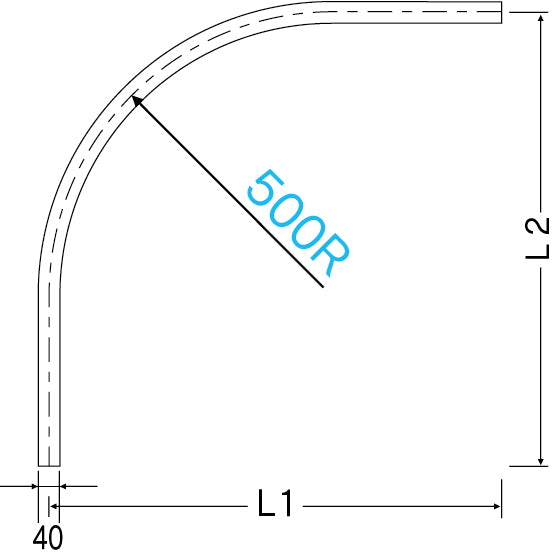

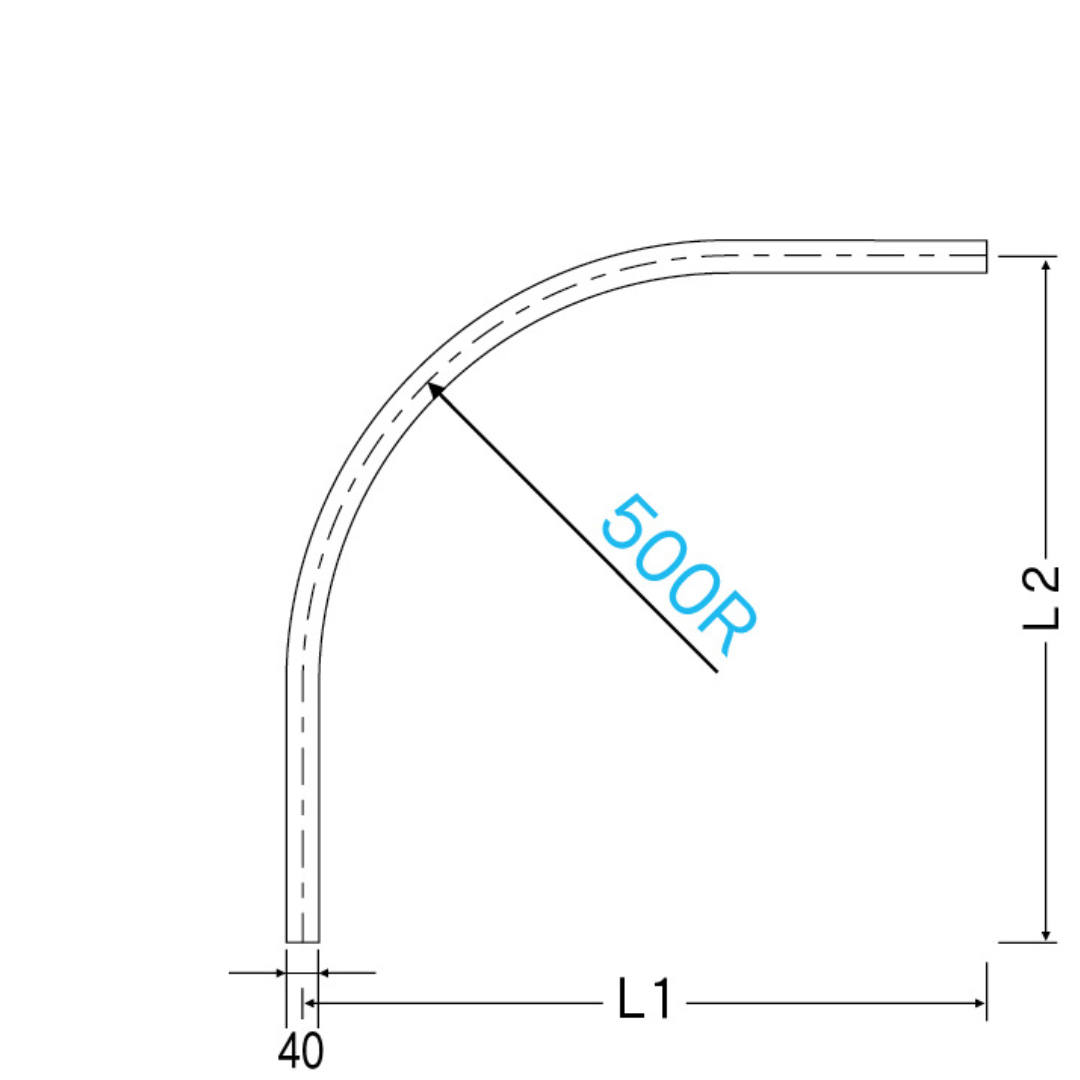

800mm×800mmのL字形状(カーブ半径500R)で設計されており、直角コーナー部分のレール施工が簡単に行えます。直線レール(XGレール)とジョイントパーツで連結することで、工場内の作業ブースや小部屋状の間仕切りをスムーズに構築可能です。
【スムーズ走行】V型構造でカーブでの引っかかりを低減
レール内部に「V型」構造を採用。ランナーの横振れやレールとの擦れを抑え、カーブ通過時でも引っかかりや走行騒音を大幅に軽減します。重いビニールカーテンでも滑らかに開閉できます。
【高強度&軽量】許容荷重80kg・高所での施工性を向上
強度の高い構造で許容荷重80kgに対応。重量シートの吊り下げにもしっかり耐えられます。素材にはアルミニウム合金(アルマイト仕上げ)を使用しており、スチール製に比べて非常に軽量なため、高所での設置作業もスムーズに行えます。
【高耐食】屋外や軒先での使用にも対応
表面にアルマイト処理を施したアルミ材を使用しているため、サビや腐食に強く、屋外に面した開口部や湿気の多い環境でも長期間安心して使用できます。
製品仕様
| メーカー |
岡田装飾金物 |
| 品番/商品名 |

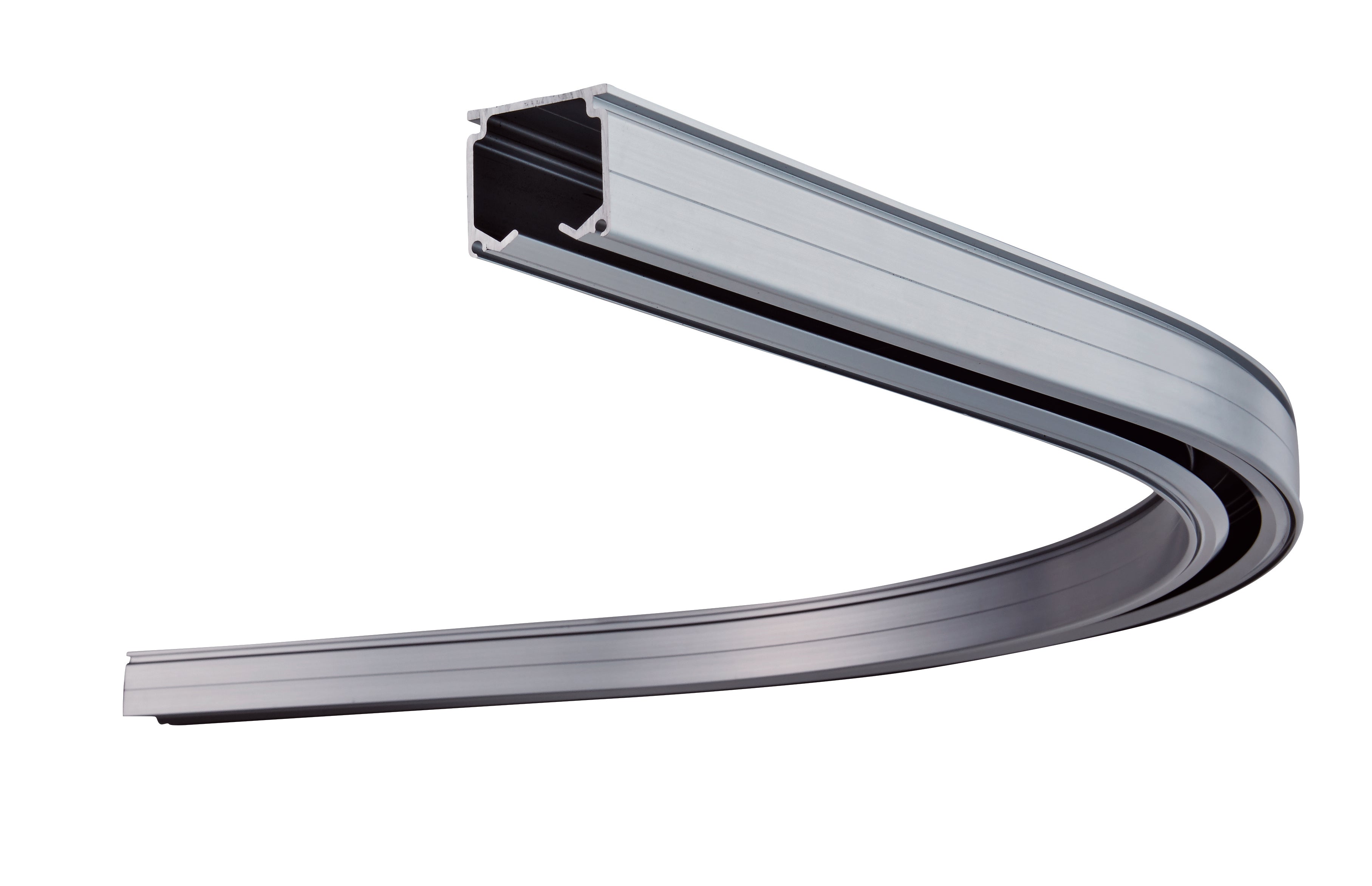

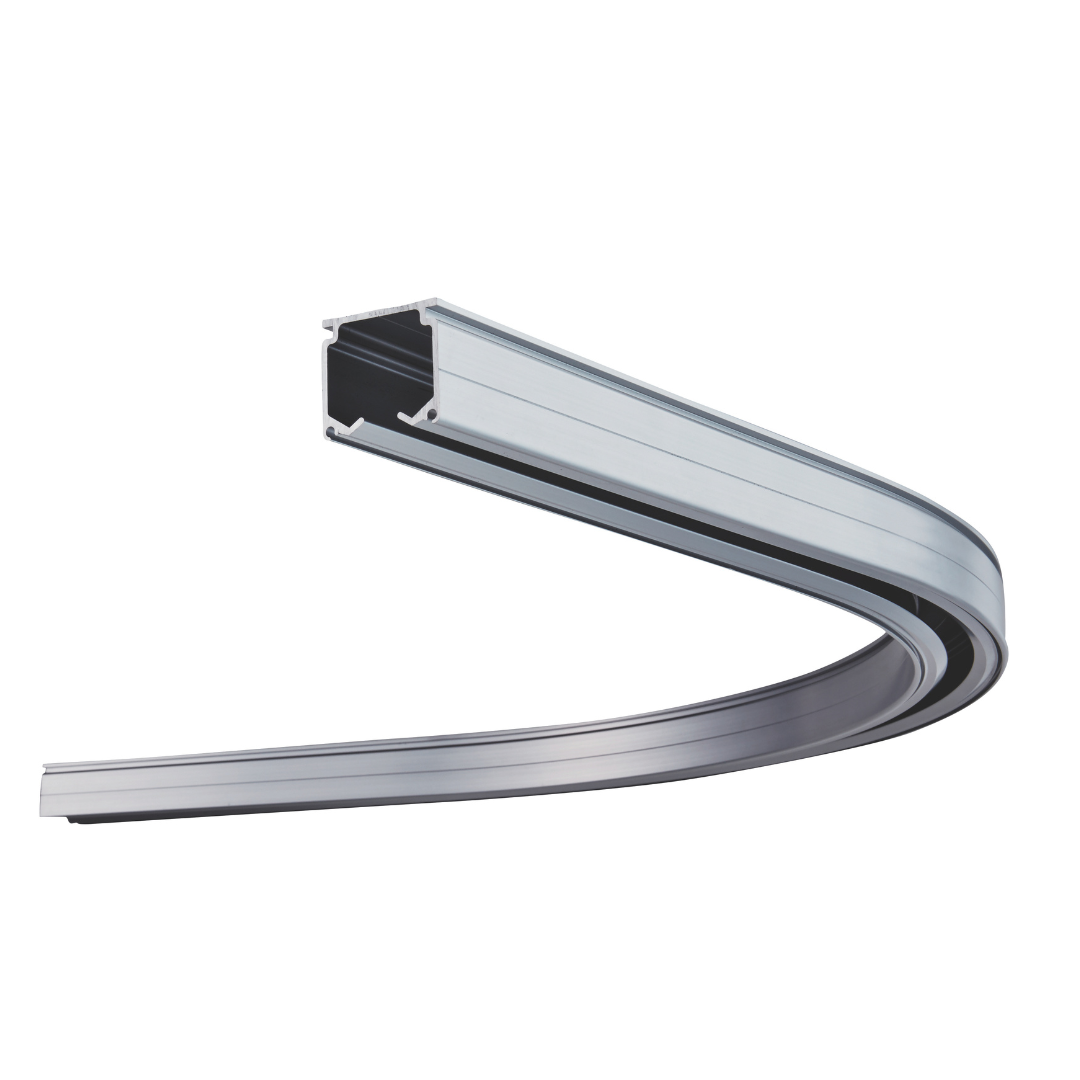

29L02-AS / 岡田 XGカーブレール 800×800×500R アルミ |
| サイズ |

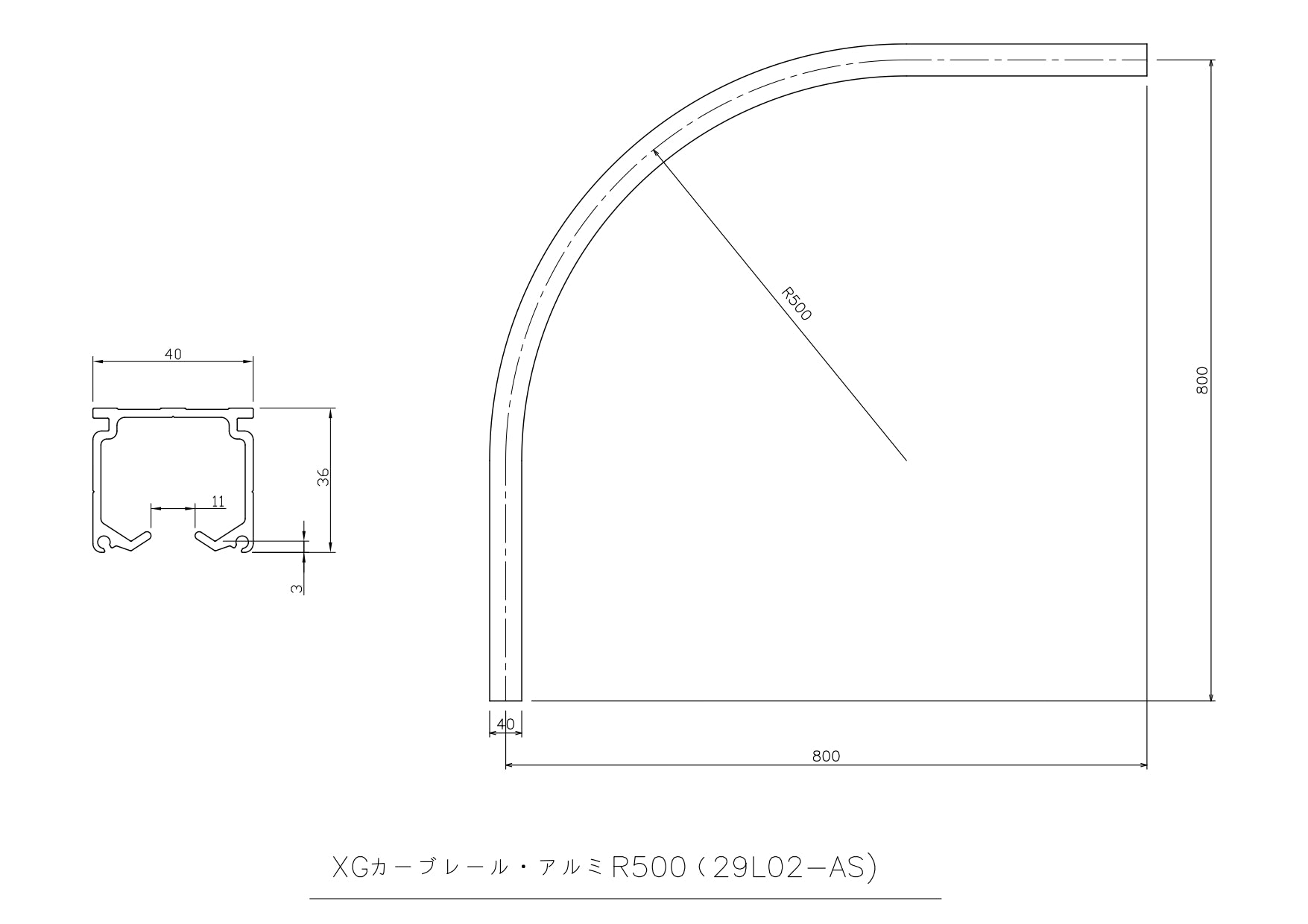

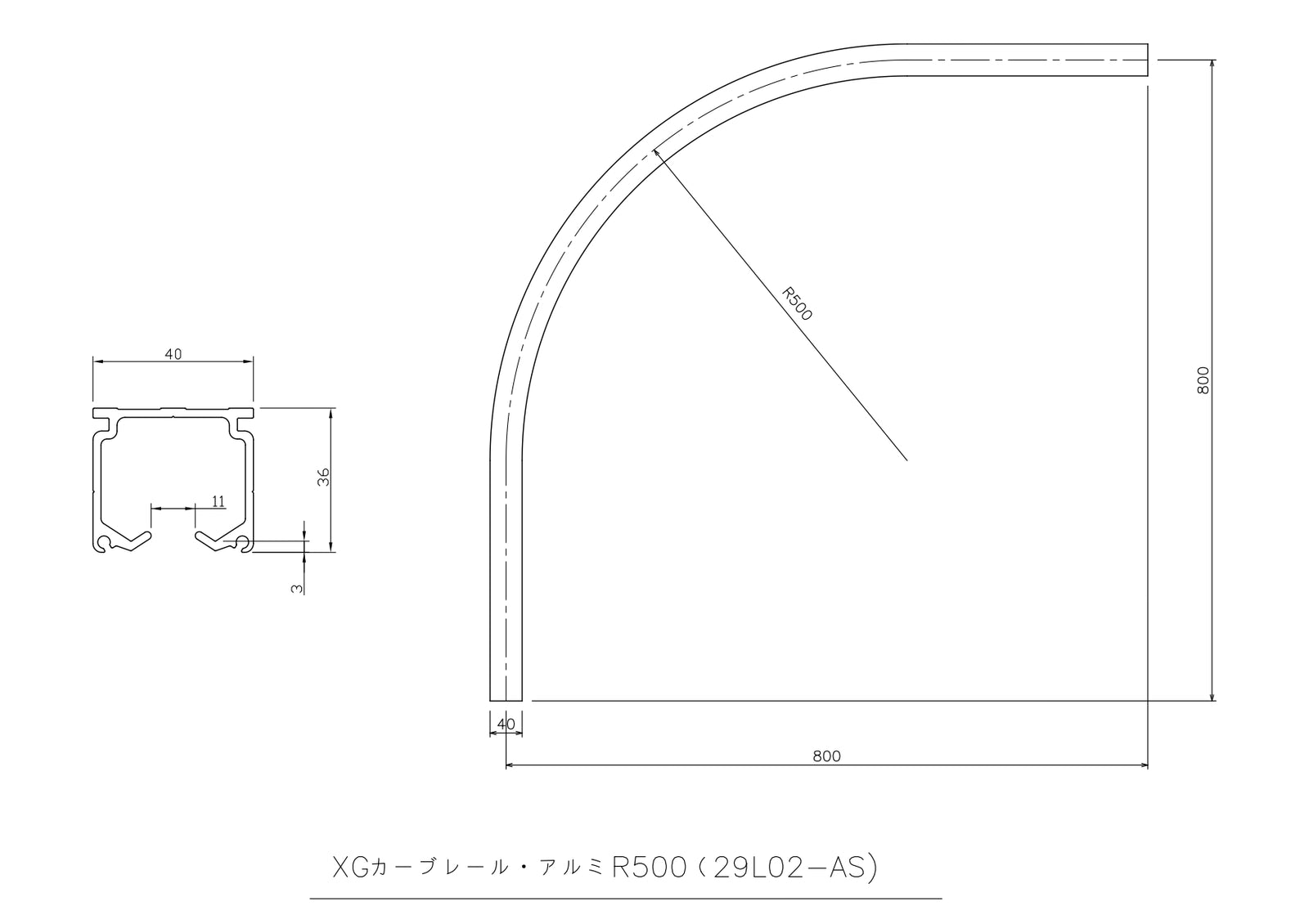

800mm × 800mm(高さ36mm × 幅40mm) |
| カーブ半径 |
500R(半径500mm) |
| 材質/仕上 |
アルミニウム合金(表面アルマイト仕上げ) |
| 許容荷重 |
80kg(片開き80kgまで、両開きでプラス80kgまで) |
| 質量 |
約1.07kg |
